水溶性高分子化合物又稱為水溶性樹脂或水溶性聚合物。通常所說的水溶性高分子是一種強親水性的高分子材料，能溶解或溶脹于水中形成水溶液或分散體系。在水溶性聚合物的分子結(jié)構(gòu)中含有大量的親水基團。水溶性聚合物的研發(fā)和質(zhì)控中，樣品的分子量與分子量分布是一個重要指標(biāo)。尺寸排阻色譜(SEC)作為分子量與分子量分布的測定法，具有簡便、精密度高等優(yōu)點，因此得到廣泛使用。

?

東曹的TSKgel水相SEC色譜柱采用了以親水性乙烯基聚合物為基材的高親水性填料，非常適合用來分析水溶性聚合物。該系列包括多款分子量排阻范圍、粒徑、層析柱尺寸不同級別的色譜柱，可適用于多種分析用途。

?

色譜柱的選擇

01.?快速分析用半微量色譜柱

TSKgel SuperMultiporePW系列是分離大多數(shù)水溶性合成聚合物及多糖類物質(zhì)的首選色譜柱。該系列色譜柱裝填有小粒徑、細(xì)孔多分散型填料的半微型色譜柱 (6.0 mmI.D.×15 cm)，可實現(xiàn)超高速、高效分離、節(jié)省溶劑。此類色譜柱的校正曲線線性優(yōu)異、沒有拐點，避免了色譜圖中出現(xiàn)不正常的凹凸現(xiàn)象。

TSKgel SuperOligoPW色譜柱適用于中性低聚物的快速、高效分離。僅需一半的分析時間便可達(dá)到與30cm的常規(guī)色譜柱相同的分辨率。

02.?通用色譜柱

TSKgel PWXL系列是7.8 mmI.D.×30cm規(guī)格的通用高性能色譜柱。該系列包含5種不同分子量測定范圍的色譜柱及混合型色譜柱，可以將適合樣品分子量和分子量分布的不同級別的色譜柱串聯(lián)起來進行測定?；旌闲?/span>TSKgel GMPWXL色譜柱也適合用于測定分子量未知的樣品，或分子量分布較廣的樣品。

專用色譜柱TSKgel G-Oligo-PW則適用于分析中性低聚物。

03.?超高分子分析色譜柱

樣品在使用大粒徑填料時，分子鏈不易斷裂，因此超高分子分析色譜柱適用于準(zhǔn)確求出分子量超大樣品的分子量分布。TSKgel PW系列色譜柱采用的填料粒徑大于PWXL系列，適用于測定超高分子、高粘性聚合物。同時我們還提供制備柱。

04.?陽離子聚合物分析色譜柱

TSKgel PWXL-CP系列色譜柱適合分析陽離子聚合物。陽離子聚合物柱在填料表面引入了陽離子官能團，可以通過低鹽濃度的洗脫液抑制對陽離子性官能團的吸附能力。

TSKgel PWXL-CP選用了與PWXL系列相同的填料，理論塔板數(shù)高，耐久性優(yōu)越。該系列產(chǎn)品包括3款分子量分離范圍級別不同的色譜柱，可以將適合樣品分子量和分子量分布的不同級別的色譜柱串聯(lián)起來測定。

?

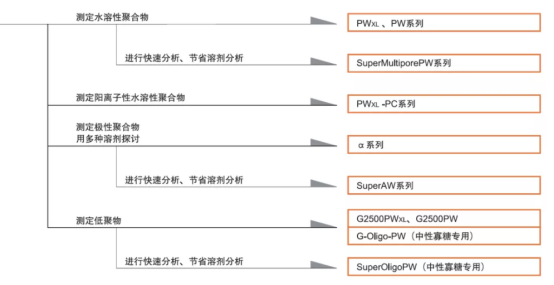

TSKgel?水相SEC色譜柱的選擇方法

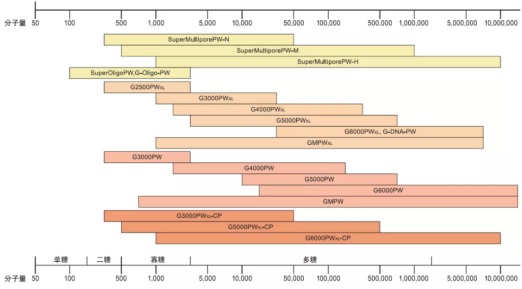

TSKgel水相SEC色譜柱的分子量分離范圍

洗脫條件的選擇

01.?中性樣品、酸性樣品

TSKgel水相SEC色譜柱的填料表面僅有一部分酸性基團，酸性樣品和中性樣品可以采用低鹽濃度的中性鹽洗脫液 (0.1 mol/L NaNO3等) 清洗，從而抑制填料與樣品酸性基團之間的斥力，得到正確的色譜圖。

中性樣品可以將水作為洗脫液，但由于樣品溶液中含有離子，填料表面的電荷狀態(tài)發(fā)生變化可能導(dǎo)致色譜圖不具有重現(xiàn)性，因此建議使用中性鹽洗脫液。

02.?堿性樣品

為抑制填料與樣品的離子相互作用，堿性樣品需使用鹽濃度較高的洗脫液 (醋酸鈉緩沖溶液等) 和添加有機胺的洗脫液。TSKgel PWXL-CP色譜柱可以在低鹽濃度的洗脫條件下進行測定。

03. 疏水性樣品

為抑制填料與樣品間的疏水作用，測定高疏水性樣品時，需在洗脫液中添加甲醇和乙腈等極性有機溶劑。必須根據(jù)樣品的疏水性選擇最合適的有機溶劑濃度。另外，需要注意的是上述TSKgel水相SEC色譜柱內(nèi)可添加的有機溶劑濃度上限為50%。

如果是必須添加50%以上濃度的有機溶劑時，建議選用有機相的TSKgel α系列、SuperAW系列色譜柱。

?

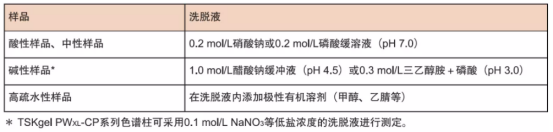

典型的洗脫液成分
